Setting Jaringan Summarization Sederhana

Pertama buka aplikasi Packet Tracer 5.3, terus buat jaringan seperti yang ada dibawah ini:


Konfigurasi Router0:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.10.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 172.16.5.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#clock rate 64000
Router(config-if)#exit
Router(config)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config)#ip route 192.168.0.0 255.255.252.0 ser2/0
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.16.1.0 255.255.255.0 ser2/0
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#copy ru
Router#copy running-config st
Router#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Konfigurasi Router1:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 172.16.5.2 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config)#int ser3/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial3/0, changed state to down
Router(config-if)#clock rate 64000
Router(config-if)#exit
Router(config)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up

Router(config)#ip route 172.16.10.0 255.255.255.0 ser2/0
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.2.0 255.255.255.0 ser3/0
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#

Konfigurasi Router2:

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit
Router(config)#int ser2/0
Router(config-if)#ip add 192.168.1.2 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#exit
Router(config)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config)#ip route 172.16.0.0 255.255.240.0 ser2/0
Router(config)#exit

%SYS-5-CONFIG_I: Configured from console by console
Router#

Setelah semua router sudah dikonfigurasi, setting IP address pada masing-masing PC

PC0
IP Address: 172.16.10.x  ("x" diisi angka terserah yang penting antara 2-254)
Subnet Mask: 255.255.255.0
Default Gateway: 172.16.10.1

PC1
IP Address: 172.16.1.x  ("x" diisi angka terserah yang penting antara 2-254)
Subnet Mask: 255.255.255.0
Default Gateway: 172.16.1.1

PC2
IP Address: 192.168.2.x  ("x" diisi angka terserah yang penting antara 2-254)
Subnet Mask: 255.255.255.0
Default Gateway: 192.168.2.1

Terakhir cek ping ke IP address PC lain dengan Command Prompt. Good luck...!!!

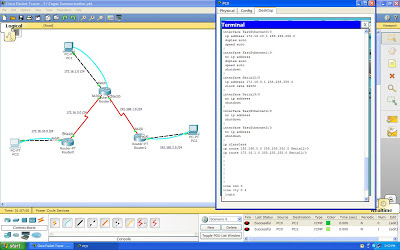

Inilah gambar printscreen Jaringan Summarization Sederhana hasil dari tugasku yang diberikan oleh pak SLAMET JOKO P., ST, M.Kom



Sekian dulu yaa,, makasih
