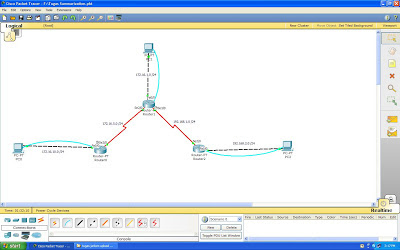

Pertama buka aplikasi Packet Tracer 5.3 , terus buat jaringan seperti yang ada dibawah ini: Konfigurasi Router0: Router>ena Router#conf t Enter configuration commands, one per line.  End with CNTL/Z. Router(config)#int fa0/0 Router(config-if)#ip add 172.16.10.1 255.255.255.0 Router(config-if)#no sh %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up Router(config-if)#exit Router(config)#int ser2/0 Router(config-if)#ip add 172.16.5.1 255.255.255.0 Router(config-if)#no sh %LINK-5-CHANGED: Interface Serial2/0, changed state to down Router(config-if)#clock rate 64000 Router(config-if)#exit Router(config)# %LINK-5-CHANGED: Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up Router(config)#ip route 192.168.0.0 255.255.252.0 ser2/0 Router(config)#exit %SYS-5-CONF

Konfigurasi Switch0: Switch>ena Switch#conf t Switch(config)#vlan  10 Switch(config-vlan)#name dosen Switch(config-vlan)#exit Switch(config)#vlan  20 Switch(config-vlan)#name mahasiswa Switch(config-vlan)#exit Switch(config)#int fa0/1 Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit Switch(config)#int fa0/2 Switch(config-if)#switchport access vlan 20 Switch(config-if)#exit Switch(config)#int fa0/23 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Switch(config)#int fa0/24 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Konfigurasi Switch1: Switch>ena Switch#conf t Enter configuration commands, one per line.  End with CNTL/Z. Switch(config)#vlan  10 Switch(config-vlan)#name dosen Switch(config-vlan)#exit Switch(config)#vlan  20 Switch(config-vlan)#name mahasiswa Switch(config-vlan)#exit Switch(config)#int fa0/1 Switch(config-if)#switchport access v

Perintah penuh Perintah singkat Maksud Perintah show running-config  sh ru  Menampilkan konfigurasi yang sedang berjalan di RAM. Termasuk host name, passwords, interface IP addresses, routing protocol yang aktif, DHCP dan konfigurasi NAT. Dapat dijalankan di EXEC mode.  Perintah penuh Perintah singkat Maksud Perintah show startup-config  sh st Menampilkan isi file konfigurasi yang tersimpan di NVRAM Perintah penuh Perintah singkat Maksud Perintah show version sh v Menampilkan informasi tentang versi software yang sekarang sedang jalan lengkap dengan informasi hardware dan devicenya. Perintah penuh Perintah singkat Maksud Perintah show ip protocols  sh ip p Memperlihatkan ip protokol routing yang telah dikonfigurasi dan sedang berjalan Perintah penuh Perintah singkat
